威勝DTSD342/DSSD332-4A（4V）使用指南

　　一、概述
　　DTSD342/DSSD332-4A(4V)系列可編程通訊表有以下功能特點：
　　1. 顯示倍率、通訊地址、波特率等通過面板可任意設置，使用非常靈活方便。
　　2. 標配RS-485數字接口，采用標準MODBUS協議，在一條線路上可以同時連接32個不同儀表，傳輸距離達1.2公里。
　　3. 使用范圍廣、組合功能強。
　　4. 數字校零、數字校調，精度高，性價比極高。
　　二、通用指標

技術參數			指標
精度等級			電流、電壓表為0.2、0.2級；頻率表為0.2級；功率表、功率因數表為0.5級
顯    示			4位半或4位LED顯示、白底黑字高亮液晶顯示
輸入	標稱輸入	電流	AC1A、AC5A等
		電壓	AC100V、AC220V/380、AC57.7/100V等
	過 量 程		持續：1.2倍；  瞬時：電流10倍（5秒），電壓2倍（10秒）
	頻    率		50Hz±10%
電源	工作范圍		AC、DC 85～265V
	功    耗		< 4VA
數字通訊			RS-485數字通訊，采用標準MODBUS協議
隔離耐壓			電源/輸入/輸出之間耐壓>2kV
絕緣電阻			≥100MΩ
平均無故障工作時間			≥50000h
工作環境條件			-10～60℃，相對濕度≤93%，無腐蝕氣體，海拔高度≤2500m
安裝尺寸			外形尺寸83×83×82,開孔尺寸76×76

　　三、安裝與接線：
　　1.安裝方法：
　　1).在固定的配電柜上，選擇合適的地方開一個對應的標準安裝孔。
　　2).取出儀表，取下或取出固定夾。
　　3).將儀表安裝插入配電柜的儀表孔中。
　　4).卡入儀表的固定夾，并定位固定，然后按接線圖配接線。

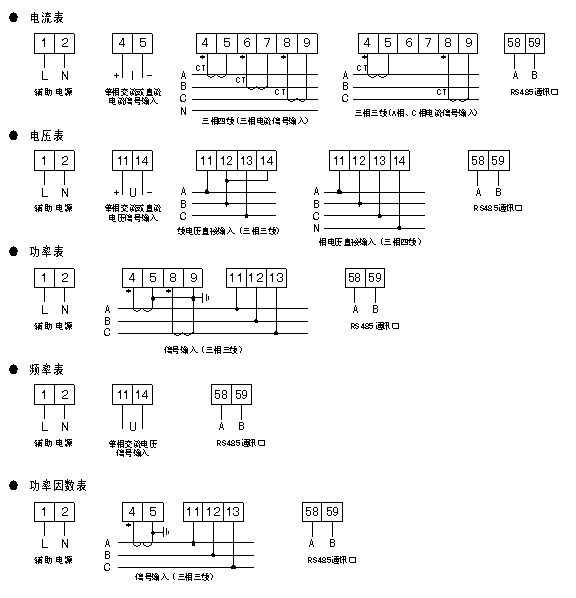

　　2.后端接線：

  　　注1：帶“*”處為電流進線端，另一端出線端可接地。
　　注2：三相電壓表三相三線接線可按圖中所示，或B相線不接12#端子直接接到14#端子。
　　具體接線方式請參照產品隨機接線圖
　　四、使用指南
編程操作：在編程操作下，儀表提供了輸入與變比(InPt)、通訊(Conn)、校驗(AdJt)、密碼修改(SECr)四大類輸入設置菜單項目。鍵盤的編程操作采用四個按鍵的操作方式，即：左、右移動鍵“←”、“→”，菜單進入或向上回退“Menu”鍵，選擇確定“”鍵來完成上述功能的所有操作。　　
在儀表測量顯示的情況下，按“Menu”鍵進入編程模式，儀表提示密碼：CodE，輸入密碼正確后，可對儀表進行編程、設置;“Menu”另一個作用是在編程操作過程中，起回退作用。例如，在編程模式下，“InPt /I.SCL”下按“Menu”鍵，儀表會顯示“InPt”。
“→”、“←”鍵:移動鍵，實現菜單項目的移動或者數字量的增加或減少。例如，在菜單項目 “InPt/r.I/001”下按動“→”鍵會變成“InPt/r.I/002”。按“”鍵后確認，并返回到上級菜單。在編程狀態需退回到測量顯示模式時，先按“Menu”鍵返回到第1層菜單，然后長按“Menu”鍵3秒，儀表會提示“SAVE”，選擇“Menu”表示不保存退出，選擇“” 保存退出。如果沒有修改數據，返回到第1層菜單，然后按“Menu”鍵儀表會直接退出。　　
注意：
1)儀表在出廠前已經按照用戶的要求進行了校零和校滿，從而保證了測量的精度，所以用戶無須再校。如果用戶確定需要校表，首先應選用優于0.2級以上的信號輸出源，然后遵循以下菜單操作方式：進入菜單后，在菜單“AdJt”下按“”鍵進入“ZErO”界面，再按“”鍵顯示“SUrE”，這時用戶需確認信號輸入為零點信號，然后同時按下“←”鍵和“”鍵(微方形表同時按下“→”鍵和“Menu”鍵)方可校零。此時儀表會顯示“-P-”1秒左右，校驗結束后自動返回到“ZErO”界面，最后用戶在退出菜單時可以將校驗的數據最終存盤。校滿與校零操作方式基本相同，在菜單“AdJt”下按“”鍵進入“ZErO”界面，按“→”鍵出現“FULL”，再按“”鍵顯示“SUrE”，這時用戶需確認信號輸入為標稱滿度信號，然后同時按下“←”鍵和“”鍵(微方形表同時按下“→”鍵和“Menu”鍵)進行滿度校驗。此時儀表會顯示“-P-”1秒左右，校驗結束后自動返回到“FULL”界面，最后用戶在退出菜單時可以將校驗的數據最終存盤。
