電能表接線圖有幾種?

　　電能表接線大致分三類：單相電能表接線，三相三線電能表接線，三相四線電能表接線。以這三類接線方式為基礎，又分為通過互感器接線和直接接入計量回路兩種。以上接線方式僅指對電能計度(計費)測量的接線，即通常講的強電接線或交流接線

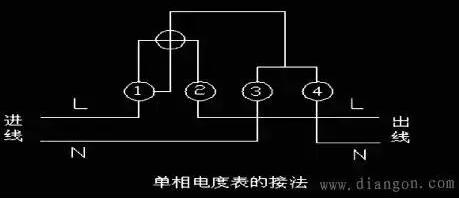

　　單相電能表接線圖：【以10(40)A直接接入式電能表為例】

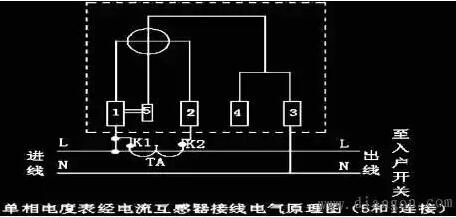

　　單相電能表接線圖：【以互感器接入式電能表為例】

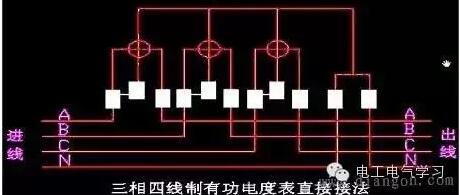

　　三相電能表接線圖： 【以30(100)A直接接入式三相四線有功電能表為例】

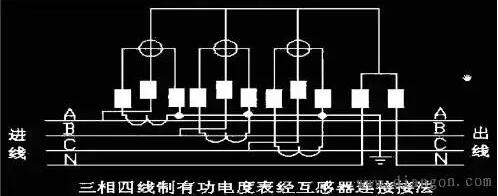

　　三相電能表接線圖： 【以1.5(3)A互感器接入式三相四線有功電能表為例】

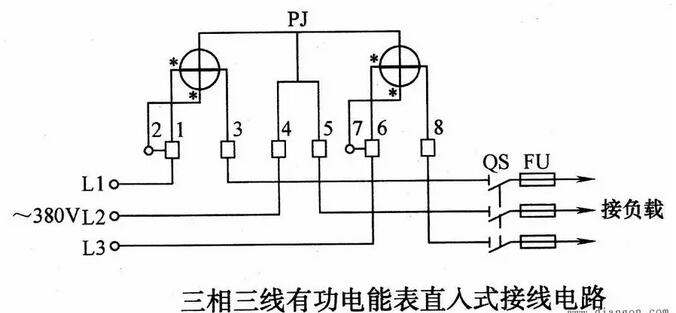

　　三相電能表接線圖： 【以直接接入式三相三線有功電能表為例】

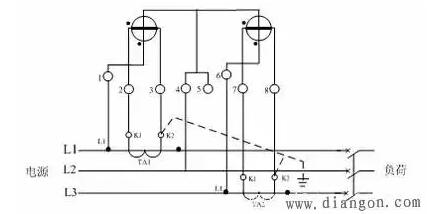

　　三相電能表接線圖：【以互感器接入式三相三線電能表為例】
