威勝DDS102-P2單相導軌式電能表接線圖

概覽

　　威勝DDS102-P2單相電子式多功能電能表(導軌式安裝)是一款集測量記錄、LCD屏幕顯示、通信于一體的電力儀表，可以測量電網 電壓、電流、有功功率、功率因數以和頻率，并能計量正反向有功電能電能;RS485通信接口支持MODBUS RTU和DL/T645雙通信規約;該儀表廣泛適用于各種控制系統、能源管理系統、變電站自動化、配變網自動化、小區電力監控、工業自動化、智能型配電盤 和開關柜，包括使用在發電廠、水電站等用電管理自動化系統中。本電能表符合以下標準： GB/T17215.321-2008 靜止式有功電能表(1級和2級) DL/T645-2007 多功能電能表通信規約 Modbus-RTU 規約。

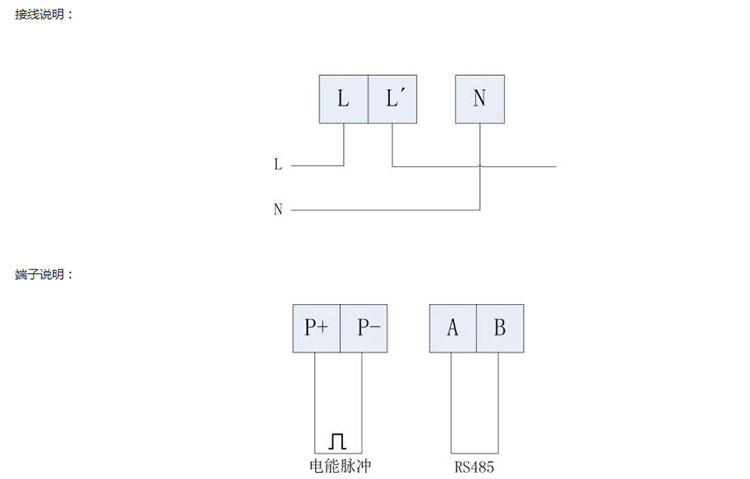

儀表接線圖:

注意事項

　　①儀表應盡量安裝在干燥、通風良好并遠離熱源和強電(磁)場的地方。

　　②工作環境溫度為：-25℃ ~+60℃，濕度：≤95℅(無凝露)。

　　③儀表必須牢固安裝，以防止震動導致安全事故。

　　④配電屏的各項尺寸設計要給儀表產品維護的安全性和操作方便性留有足夠的余地。

　　⑤電氣連接線要求：電流輸入線用大于2.5mm2多股阻燃銅線，電壓輸入線、電源線用1.5mm2多股阻燃銅線，RS485通信用1.0mm2屏蔽雙絞線。

　　⑥電氣連接要求：儀表電壓輸入回路和工作電源回路必須接入合適的保險絲(如0.5A保險絲);應提供一個CT短路盒，在儀表的電流輸入不連接時，不會使CT開路。
