三相四線電子式電能表如何接線？圖解威勝DTSD341電度表
2022-06-10
三相四線電子式電能表如何接線？圖解威勝DTSD341電度表
三相電子式電表廣泛應用于高可靠性與高穩(wěn)定度電能計量需求的發(fā)電廠、變電站以及各類企事業(yè)單位，那它的接線方式有哪些呢？三相四線電能表接線方式有兩種，第一種是經互感器接線，第二種是直通式接線圖；首先我們先來說說第一種，經互感器的接線方式吧！

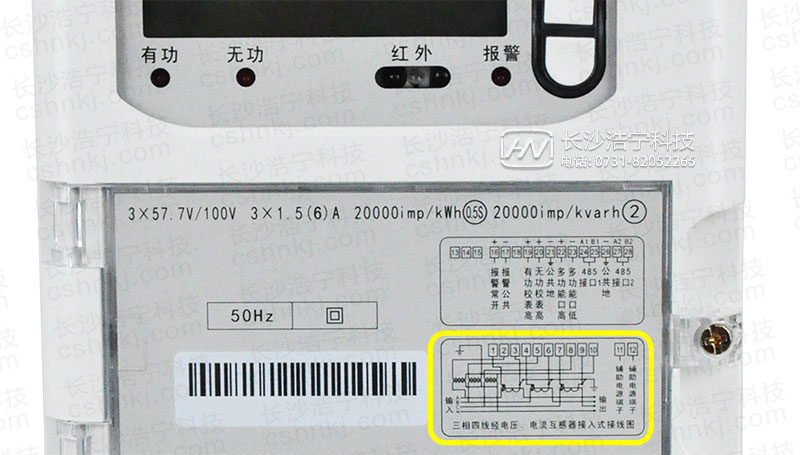

以威勝DTZ341智能電能表為例，一般來說，電表除了說明書，在電表上也有接線圖，或在接線端子蓋上，或在電表顯示屏下方的配置面板上，如圖黃色方框位置：

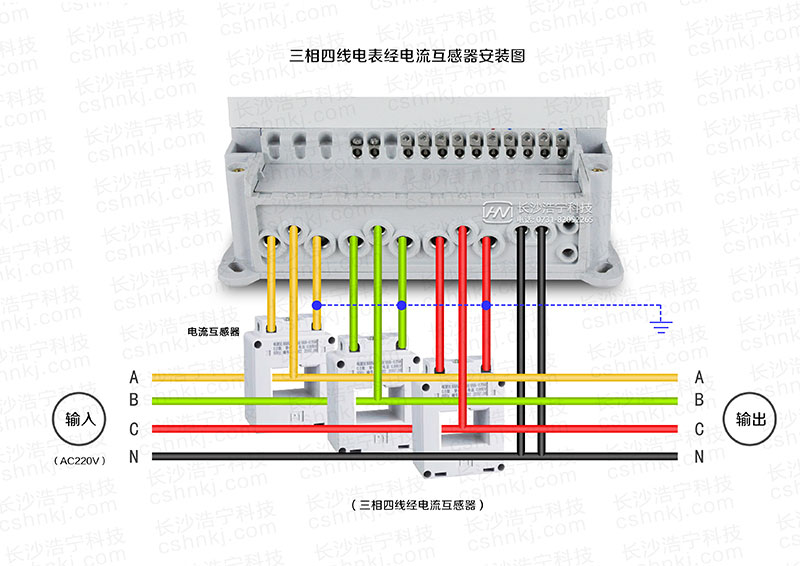

按照接線圖來看，三相四線電表經互感器接線應如下圖：
注：A:A相線 ；B:B相線 ；C:C相線 ；N:零線
三相四線電表經互感器接線的電表共有12個孔，最后11與12孔都為電源輔助端子，其中2、 5、 8 接線孔是電壓線圈的接線， （接入A/B/C 相） ；1 、 4、 7接線孔 是互感器的S1進線； 3、 6、 9 是互感器的S2進線；1 0接線孔接零線,S2最后接地。

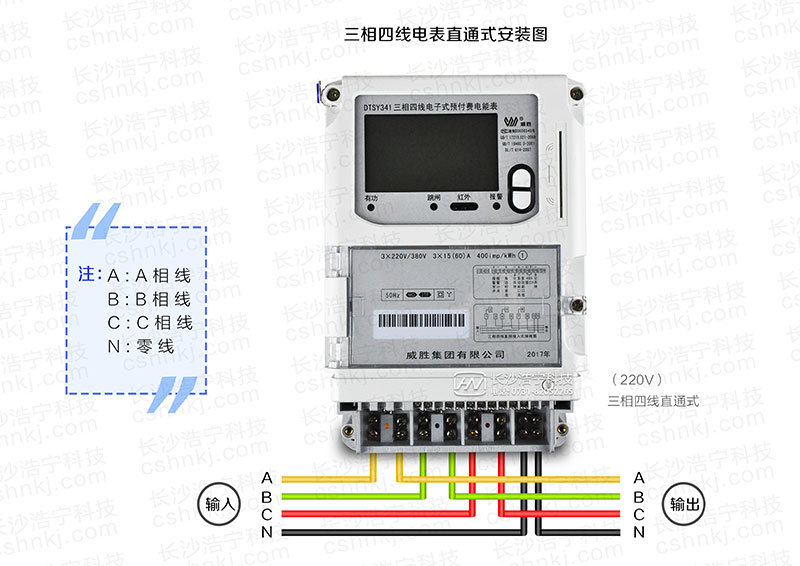

說完了第一種經互感器的接線方式，現在我們來說說第二種，三相電表直通式接線圖吧，以威勝DTSY341電子式預付費電能表為例，依照電表顯示屏下方的配置面板上所示接線圖，三相四線電表直通式接線的直觀圖應如下圖：
注：A:A相線 ；B:B相線 ；C:C相線 ；N:零線
三相四線電表直通式接線的電表共有10個孔，其中1、2為同一孔，4、5為同一孔，7、8為同一孔，,1、 4、 7接線孔是A/B/C三相輸入口； 3、 6、 9 是A/B/C三相輸出口； 1 0接線孔接零線。
關于三相四線電能表的兩種接線方式大家都清楚了嗎？以上是小編整理的關于“三相四線電子式電能表如何接線？”的一些內容，更多精彩請關注長沙浩寧科技網站！
