網絡電表怎么看電量？以華立DTZY545-G電量查詢?yōu)槔?/h1>

2022-06-10

網絡電表怎么看電量？以華立DTZY545-G電量查詢?yōu)槔?/strong>

           華立DTZY545-G網絡電表怎么查詢電量呢？下面小編介紹下華立DTZY545-G三相四線遠程費控智能電能表是怎么看吧！網絡電表指帶有GPRS功能的電表，它能測量所有的常用電力參數，具備完善的通信聯網功能，適合于實時電力監控系統等。
           那么網絡電表要怎么看呢，跟一般智能電表是否有不同呢？

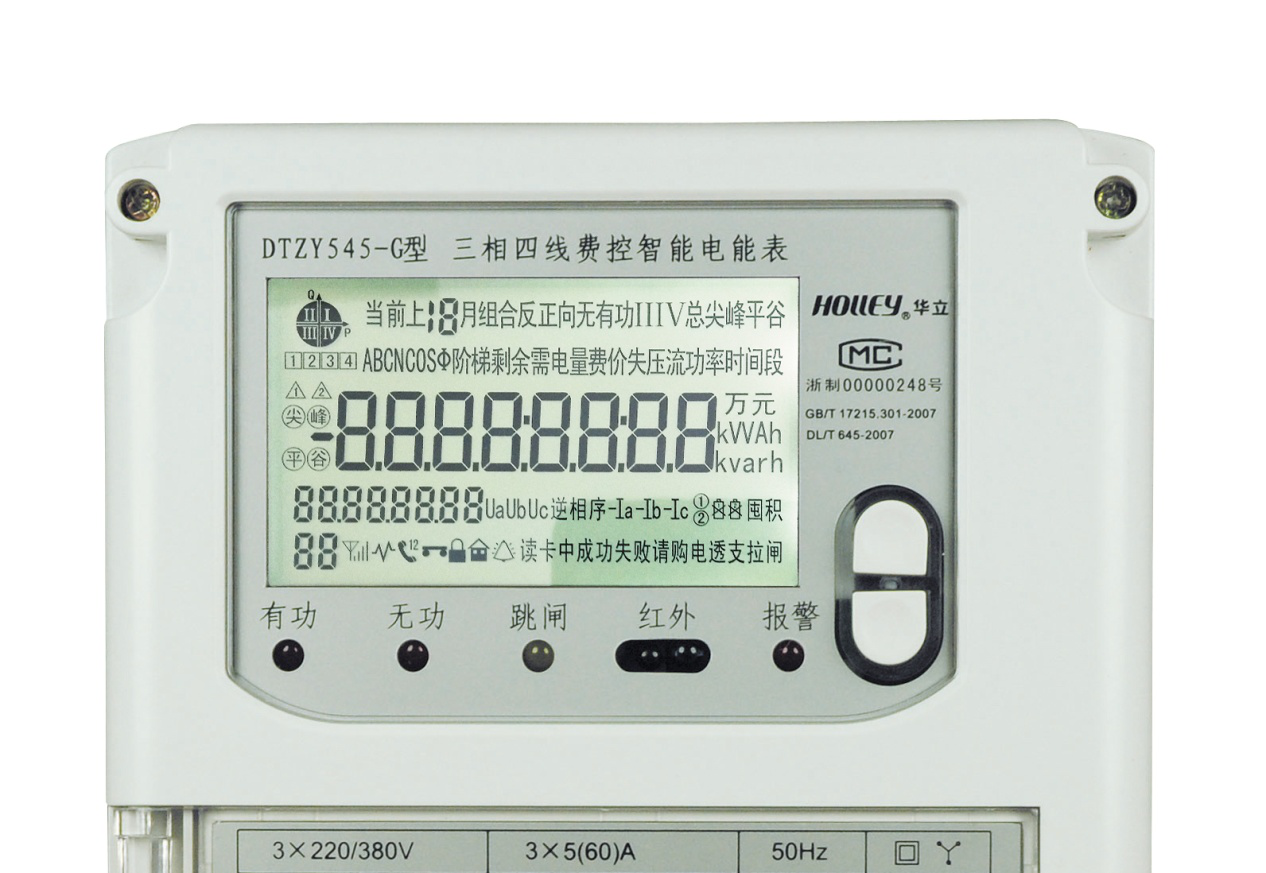

上圖為華立DTZY545-G三相四線遠程費控智能電能表顯示屏，如圖所示電表各符號含義分別為：
1. 液晶屏左上角顯示內容為“”此為象限符號，“Ⅰ、Ⅱ、Ⅲ、Ⅳ”分別為一象限、二象限、三象限、四象限；
2. 液晶屏左上角象限符號旁顯示內容為“當前上”此為歷史月電能顯示行，顯示本月、上1月、上2月電量數據；
3. 液晶屏第一行“反正向”等，是計量管理數據，及提示性的字符顯示，顯示出電能方向；
4. 液晶屏第一行最右端顯示內容為“總尖峰平谷”，是電表當前運行的費率狀態，“總”為總電能、“尖”為1費率、“峰”為2費率、“平”為3費率、“谷”為4費率；
5. 液晶屏正中間顯示內容為“”，此為數據顯示行，顯示各種記錄數據及對應的單位符號；
6. 數據顯示行下一行“Ua Ub Uc”為各相電壓提示行，Ua 、Ub 、UC分別對應A、B、C三相電壓，當某項斷相時，該相電壓字符不顯示；當某項失壓時，該相電壓字符閃爍。具體情況，需要查看電表自檢及電網故障信息。
7. 數據顯示行下一行中間顯示“逆相序”，此為逆相序提示符，當發生逆相序時閃爍顯示；
8. 數據顯示行下一行右邊“-Ia  - Ib  -Ic”三相實時狀態指示行，Ia、Ib、Ic分別對應A、B、C三相電流，當某項失流時，該相對應字符閃爍；某項斷流時，則不顯示；某項功率反向時，顯示該相對應符號前的“-”；
9. 數據顯示行下一行顯示“①②”為主副時段提示功能，①表示當前運用第1時段，②表示當前運用第2時段；
10. 數據顯示行下一行顯示右邊“”為報警標識，“1”為時鐘電池低容量報警，“2”為停電抄表電池低容量報警；
11. 液晶屏最下行顯示“”為紅外通訊指示，如果同時顯示“1”表示第1路485通訊，顯示“2”表示第2路485通訊；
12. 液晶屏最下行顯示“”為編程符號，顯示時表示儀表能被編程；
13. 液晶屏最下行顯示“”為液晶報警指示，平時不顯示，故障時閃爍；
14. 液晶屏左下角顯示內容“”此處為數據代碼，顯示輪顯、鍵顯數據在對應數據標識的組成序號，各種組合含義不同。
電表各符號含義都清楚了，那么該如何查詢電表當前電量呢？如下圖示，在電表的右側有兩個按鈕，每按動一次就會顯示不同的文字和數字，當電表上顯示“當前、正向、有功、總”就可以停止按動，這個數字就是用戶所用的總電量。也可以根據顯示的“尖”“峰”“平”“谷”的提示，查出分時段所用的電量。



按動電表按鍵，如圖示 液晶屏左下角顯示“00.01.00.0000”，最上方顯示為“當前  正向 有功 總”時表示當前正向（輸入）有功總電量，是電表從開始到這個月所累積的用電總量。

液晶屏左下角顯示“00.01.01.0000”，最上方顯示“當前 正向 有功 尖”時，表示當前正向（輸入）有功尖電量，是電表從開始到這個月所累積的用電尖峰期總量，電費較其他時段最貴。

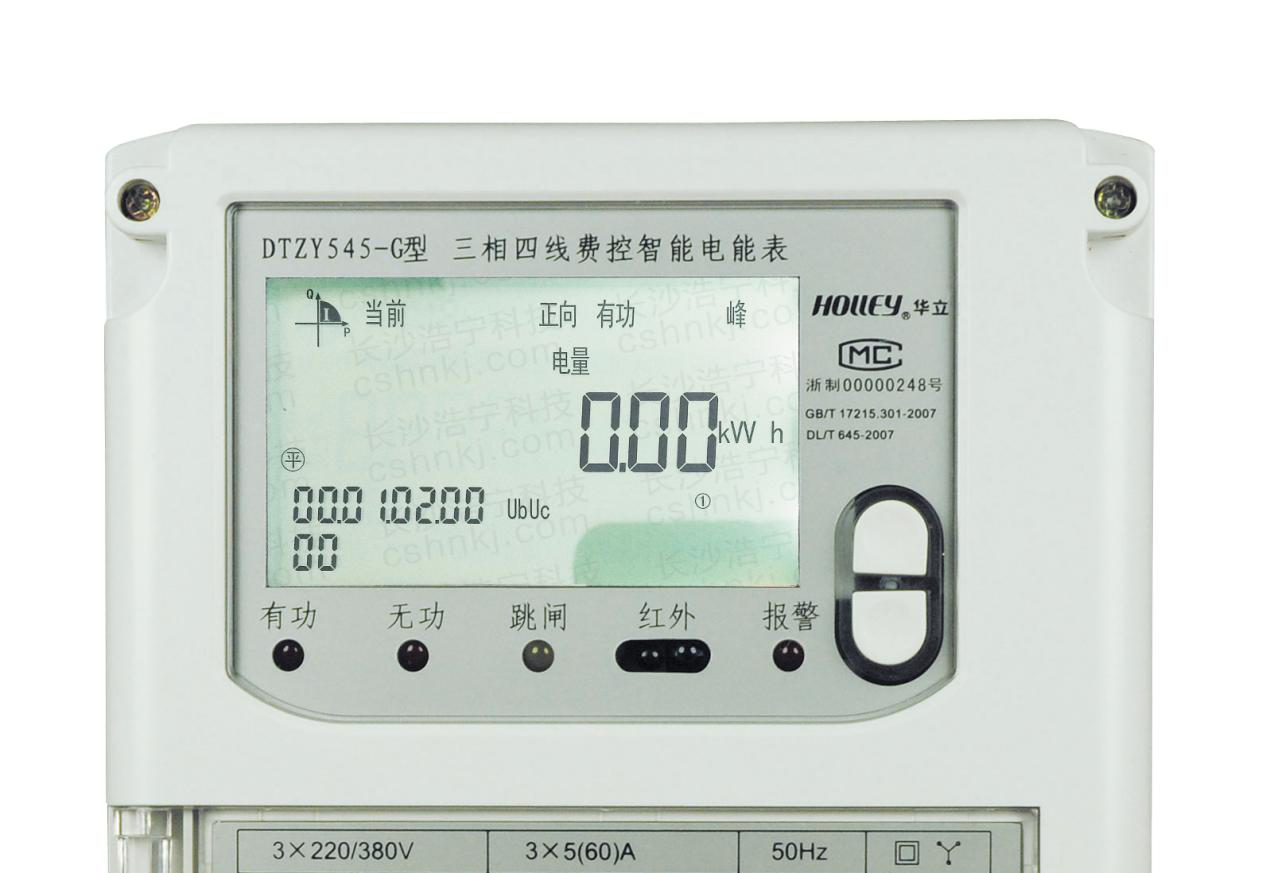

液晶屏左下角顯示“00.01.02.0000”，最上方顯示“當前 正向 有功 峰”時，表示當前正向（輸入）有功峰電量，是電表從開始到這個月所累積的用電高峰期總量，電費較尖電量稍便宜。

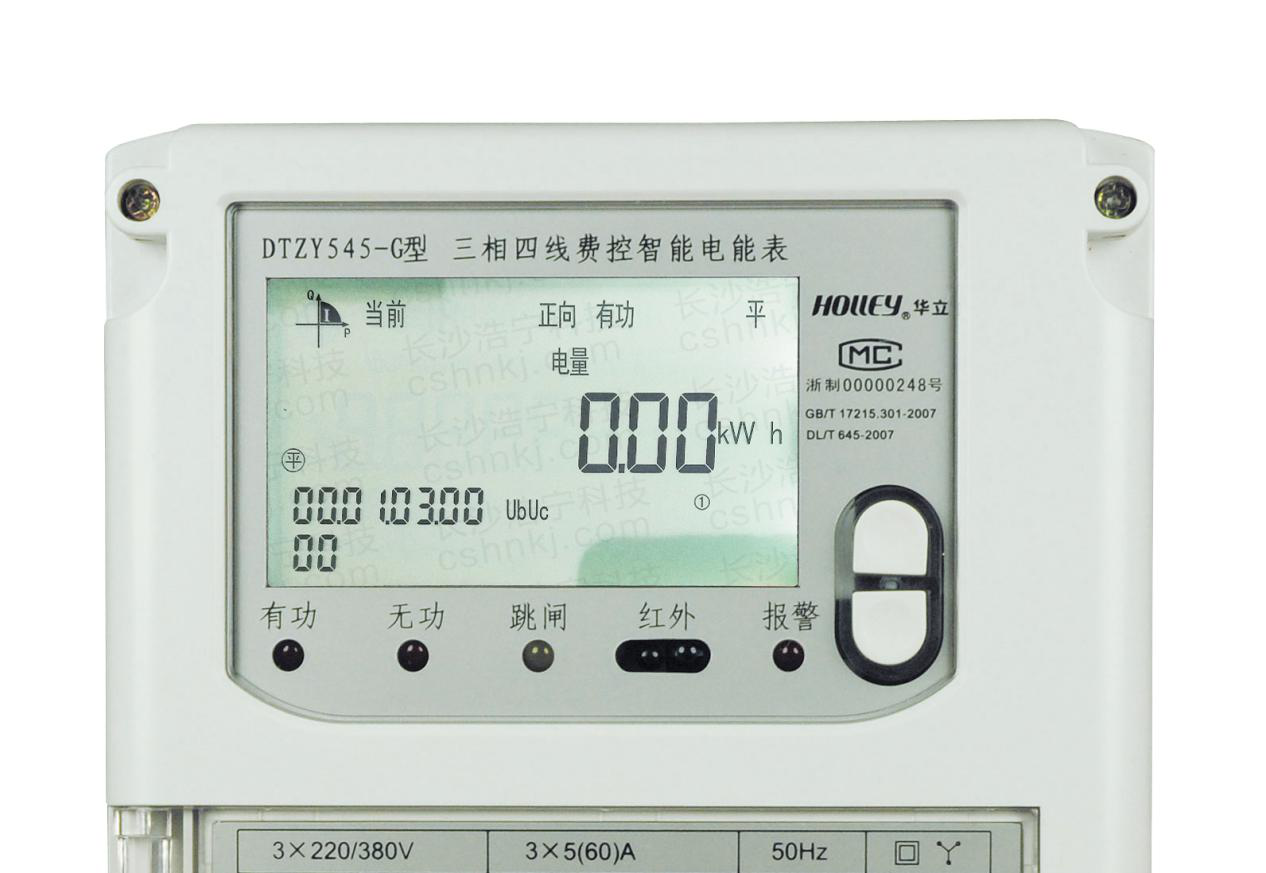

液晶屏左下角顯示“00.01.03.0000”，最上方顯示“當前 正向 有功 平”時，表示當前正向（輸入）有功平電量，是電表從開始到這個月所累積的用電平段期總量，電費較峰電量便宜。

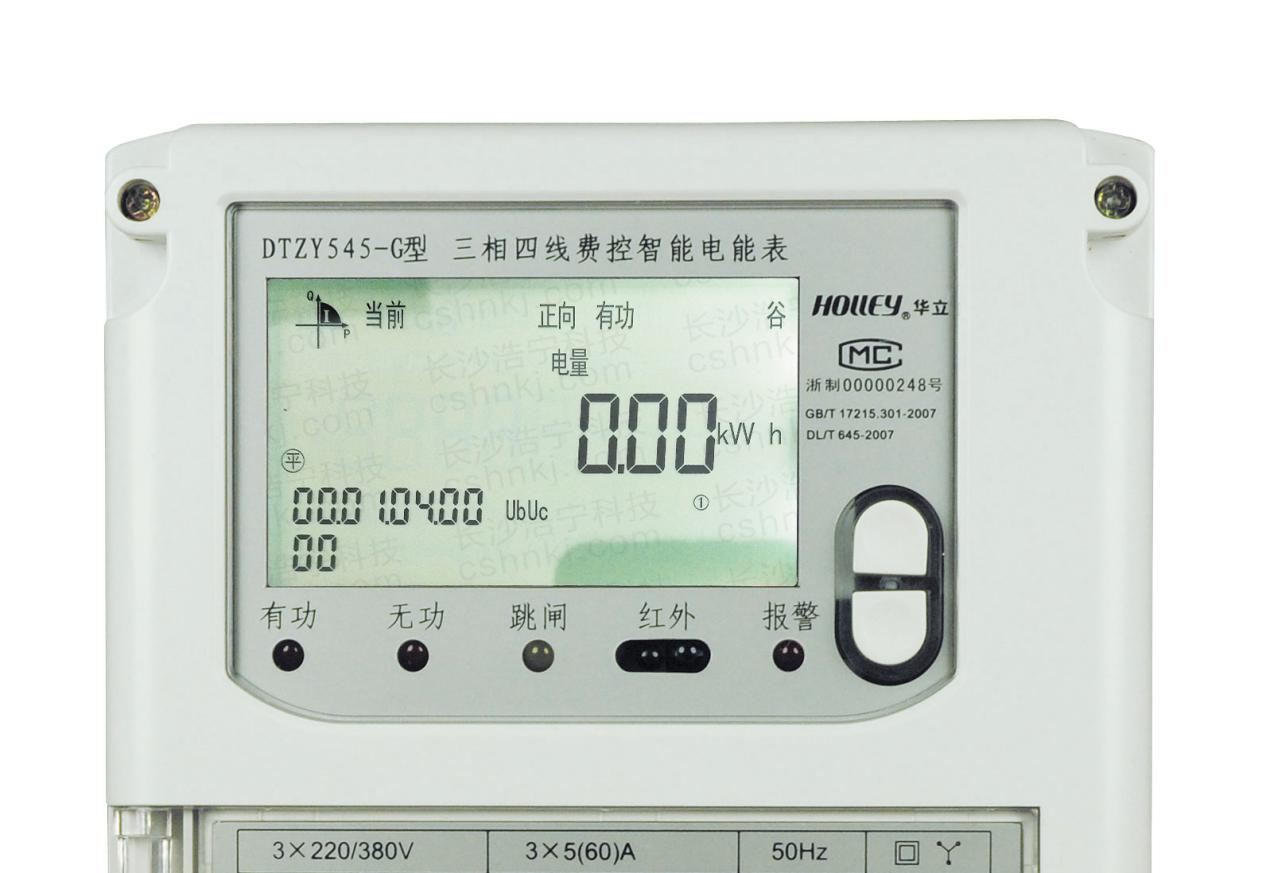

液晶屏左下角顯示“00.01.04.0000”，最上方顯示“當前 正向 有功 谷”時，表示當前正向（輸入）有功谷電量，是電表從開始到這個月所累積的用電低谷期總量，電費最為便宜。
華立DTZY545-G三相智能網絡電表與其他智能電表顯示屏內容基本一樣，它們的區別就在于，網絡電表除了支持RS485通訊、紅外通訊外，還支持GPRS通訊或光纖通訊 。如果遇到其他廠家網絡電表查詢電量方法和以上一樣，如長沙威勝DTZY341-G\深圳科陸DTZY719-G等網絡電表等查看電量方法一樣。
