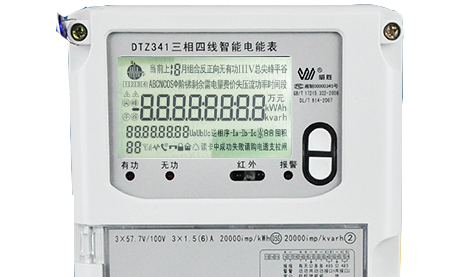

”，此為數據顯示行，顯示各種記錄數據，顯示電能數據時，若小數位數為0，則顯示6位整數，0位小數；小數位數為1時，將顯示6位整數，1位小數；若小數位數為2，則顯示6位整數，2位小時；小數位數為3時，將顯示5位整數，3位小數。每屏顯示一個時段的電能。
”，此為象限符號，指示電能表當前工作在第幾象限。
”，此為歷史月電能符號，查看歷史數據時顯示“上1~12月的數據”。
”，此為功率因數提示符號，單獨提示“Φ”符號時相角提示符。
”，此為費率顯示符號，總電能顯示是用“總”字提示，當前費率提示為“尖、峰、平、谷”。
”，此為主副時段或第1、2套費率提示，①②代表主副時段或第1、2套費率電價。
”，此為計量單位符號，有功：KWh；無功：kvarh。
”，此為通信狀態符號，此為紅外通訊標志，如果同時顯示“1”則表示第一路RS485通信，顯示“2”則表示第二路RS485通信。
”，此為逆相序提示符，當發生逆相序時閃爍提示。
”，此為電池容量報警，標志1時為時鐘電池低容量報警，標志2時為停電抄表電池低容量報警。
”，此為各相電壓提示符，UaUbUc分別對應于A、B、C三相電壓，某相失壓時，該相對應的字符閃爍，三相都處于分相失壓狀態或全失壓時，UaUbUc三相同時閃爍，斷相時對應相的字符不顯示，掉電時，Ua、Ub、Uc均不顯示，三相三線表不顯示Ub。
”，此為各相電流提示，Ia、Ib、Ic分別對于A、B、C三相電流，某相失流時，該相對應的字符閃爍，某相斷流或斷相時不顯示，當失流和斷流或斷相同時存在時，優先顯示失流狀態，掉電時Ia、Ib、Ic均不顯示，某相功率反向時，顯示該功率符號前的“—”。
”，該符號為紅外認證有效指示。
”，該符號為報警提示符，有事件時閃爍。
”，該符號為數據代碼提示，在液晶的左下方，上排顯示輪顯/鍵顯數據對應的數據標識。下排顯示輪顯/鍵顯數據在相對應數據標識的組成序號，具體參見《DL/T 645-2007多功能電能表通信協議》。
”，此為反正向提示符，根據電能的方向顯示提示成“正向”或“反向”。
