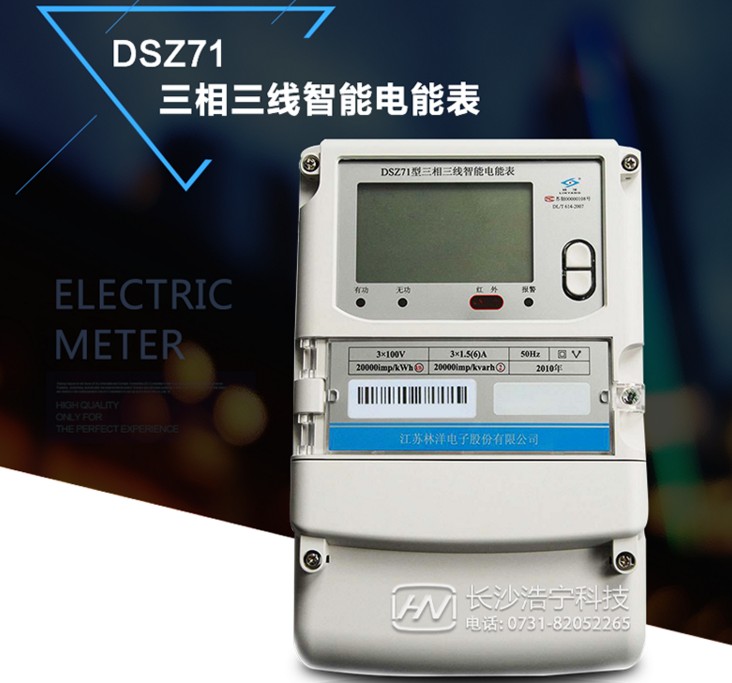

江蘇林洋DSZ71三相三線智能電能表RS485通信功能介紹

江蘇林洋DSZ71三相三線智能電能表主要適用于高可靠性與高穩定度電能計量需求的發電廠，變電站以及各類企事業單位。多數小伙伴不了解電表上 RS485 通信功能的具體含義，下面小編來為大家簡單介紹一下。


電表具有3個獨立的物理通信口：第1路 RS485 口、第2路RS485 口、吸附式紅外與遠紅外口（硬件可選，兩者取其一，兩個紅外通信口須在電能表出廠前確定需求，出廠后不能修改）。兩個 485 口通信地址互相獨立，波特率可在1200 bps，2400bps、4800bps、9600 bps間改變，吸附式紅外波特率固定為1200bps，遠紅外口波特率固定為1200 bps，第1路RS485只支持DL/T645-1997 通信規約讀寫操作，第2路RS485口只支持Modbus-RTU通信規約讀寫操作，紅外口只支持DL/T645-1997 通信規約讀寫操作。吸附式紅外和遠紅外口通信地址與第1路RS485相同，Modbus規約通信地址和DL/T645-1997規約通信地址分開獨立。

停電后，停電抄表電池給電表供電，電表運行在睡眠狀態。電表在睡眠狀態下被喚醒后是否可進行遠紅外抄讀，受模式字控制（模具字2的b1）.
縮位抄表
在單表通信時，無論表的通信地址是什么，只要輸入12個“A”作為通信地址就行了。在多表通信時，取通信地址后3位，前面全用A替換即可。如123456789123，只要輸入AAAAAAAAA123即可。但在設置參數時最少保留3位通信地址。

廣播校時有不帶密碼的廣播校時和帶密碼的廣播校時2種方式，由模式1的B4決定。約束條件：每天只能校1次，范圍在電表時間的正負10分鐘內。
注意：打包抄表時，費率數為K，返回總及費率1到費率K的數據。

輔助電源（可選功能）供電時，電表支持RS485通信、吸附式紅外或遠紅外通信。

以上是江蘇林洋DSZ71三相三線智能電能表RS485通信功能介紹。
