河南許繼DTZ566三相四線多功能智能電表直通式怎么接線？

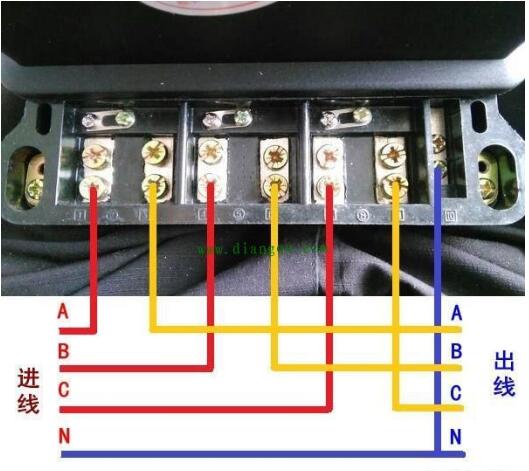

    河南許繼DTZ566三相四線多功能智能電表廣泛應用于中小用戶以及用于工礦企業、公用設施、民用建筑等，那它的接線方式有哪些呢？三相四線電能表接線方式有兩種，第一種是經互感器接線，第二種是直通式接線圖；下面小編就第二種直通式如何接線來作如下詳細介紹，一般來說，電表除了說明書，在電表上也有接線圖，或在接線端子蓋上，又或在電表顯示屏下方的配置面板上，下面以河南許繼DTZ566三相四線多功能智能電表為例，依照電表顯示屏下方的配置面板上所示接線圖，三相四線電表直通式接線的直觀圖如下：
