威勝三相電表怎么看度數

威勝三相電表怎么看度數，威勝三相電表的看法其實都差不多，威勝電表相比其他品牌的電表會多一個按鈕，那個按鈕是確認鍵，我們現在就以威勝DTSD341為例，教教大家威勝三相電表怎么看度數。

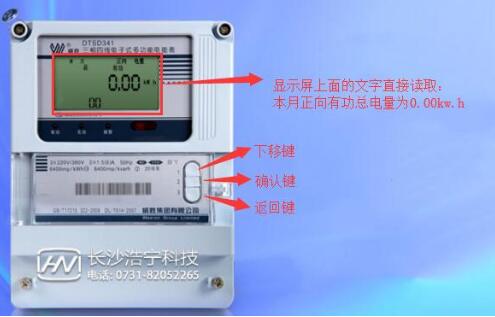

威勝三相電表按鍵功能

威勝電表共有三個按鍵，從上至下分別為#1鍵是“下移鍵”;#2鍵是“確認鍵”;#3鍵是“返回鍵”。在循環顯示狀態下按任意鍵，打開背光;按#3鍵進入主菜單，選中菜單后，再按#2鍵進入下級菜單或數據顯示窗口;進入按選后，按#3鍵，退回上級菜單或窗口。

自動循環顯示的畫面最多達150屏，可通過RS485口或光通信口進行設置，但設置必須在安全等級確認后才能進行。具體畫面的顯示代碼見下表， 自動循顯默認為9屏。

威勝三相電表顯示屏圖標

1、電量顯示：數據顯示行，顯示各種記錄數據。顯示電能數據時，小數位數為 2，將顯示 6 位整數、2 位小電量數;小數位數為 3，將顯示 5 位整數、3 位小數， 每屏顯示 1 個時段的電能。

2、四個象限：采用缺口方式指示電表工作在第幾象限。左圖 Ⅰ Ⅱ(Ⅳ) 分別為電表當前在Ⅰ、Ⅱ、Ⅲ、Ⅳ象限的顯示四 象 圖例(以順時鐘方向為例)。括號內表示逆時針限 (Ⅰ) 時的四個象限。模式字 4 的 b7 決定象限(I、Ⅱ、 Ⅲ、Ⅳ)旋轉方向(b7=1：逆時針, b7=0：順時 Ⅲ Ⅳ(Ⅱ) 針) (Ⅲ)。

3、無功組合方式：以順時針為例：無 功 Ⅰ、Ⅳ Ⅰ、Ⅱ 無功組合方式指示，顯示組合無功電能時，三相組合應象限組合閃爍。左圖分別為Ⅰ、Ⅳ，Ⅰ、Ⅱ， 方式 Ⅰ、Ⅲ,Ⅳ、Ⅱ象限組合無功的顯示圖例。

4、歷史月電能：本月、上1月、上2月電量數據用字符本月、上月、上上月提示

5、當前費率提示：費率顯示提示符，當費率數小于等于4 時，當前費率提示為“尖、 費、率、峰、平、谷”漢字

6、主副時段提示：①表示使用主時段表，②表示使用副時段表

7、計量單位：有功：kWh，無功：kvarh，頻率：Hz

8、通信狀態提示：紅外通信時顯示，RS1表示RS485 通信

9、逆相序：逆相序提示符，當發生逆相序時閃爍顯示。

10、電池容量報警 ：“ ”為時鐘電池低容量報警， “ ”為停電抄表電池低容量報警

11、各相電壓提示：電壓正常時常顯在液晶上;過壓時閃爍;失壓、斷相時消失。具體是發生了斷相還是失壓情況，要查看電表自檢及電網故障信息(C套顯示方案的 070080 項，也可以設置成 A、B 套顯示方案里的相應用戶代碼項)。

12、各相電流提示：電流正常時常顯在液晶上;電流反向時閃爍，并顯示“-”提示反向(只有在本相電流大于 1‰In 且電壓大于 10V 時才會顯示);失流時 對應相別消失(全失流時全部消失)

13、編程許可：此圖出現時表示已進入編程許可狀態，240 分鐘以后或再按一下編程鍵，圖標會消失。

14、報警：報警提示符，有事件時閃爍

15、工廠狀態提示：”常顯表示未退出工廠狀態

16、密碼鎖定：對電表編程時，若密碼連續出錯次數大于等于 5 次后，LCD 顯示

17、數據代碼：在液晶的左下方，通常只顯示 6 位。各種組合代表不同的含義，如全為 000000 表示當前正向(輸入)有功總電量，070080 項則為電表自檢及電網故障信息。
