單相電表經電流互感器接法

　　單相電表一般都比較少的接互感器，但是少不代表沒有哦，單相電表接互感器主要有兩種方法，一種是帶連片的一種是不帶連片的，下面具體給您說說兩種單相電表互感器接法。

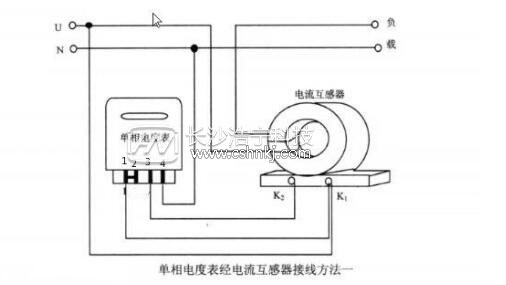

　　帶連片的單相電表互感器接線方式：

　　火線連接到互感器K1并聯(lián)到電表的1號進線口，K1再并聯(lián)火線纏繞互感器的連線，K2接零線3號口入，4號口直接解零線出。

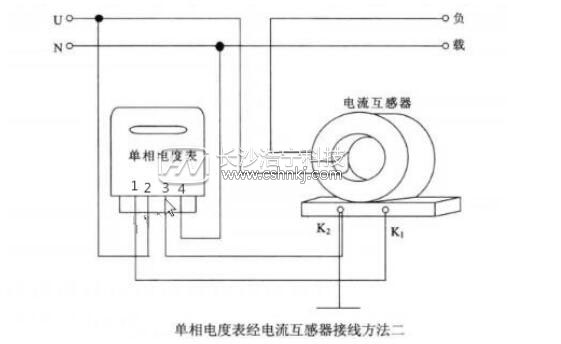

　　無連片的單相電表互感器接線方式：

　　K1接電表1號口， k2接電表3號口，零線接入4號口，火線纏繞互感器出來到負載

　　注意：如果單相電表內的連接片沒有斷開，K2是禁止接地的，要是電表內的連接片已經拆除，那么K2應該接地。

　　電表接線注意事項

　　1.低壓電能表岀表線采用額定電壓為500V的絕緣銅芯導線，導線的載流量與負荷相匹配，導線截面不少于2.5平方毫米。

　　2.塑料絕緣導線的敷設，應采用線碼、塑料槽板或塑料管敷設。

　　3.低壓電流互感器的一次線連接時，應注意其標志的變比的圈數(shù)和接頭，岀表線應壓接線耳。
